东州品牌 TD斗式提升机由提升机上、下链轮，皮带，挖斗，丝杆，进出料口，箱体，电机减速机等组成，具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国外 标准），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250℃)。该提升机的转速每分钟不能超过85转，转速过高，会出现卸料不净，挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米，钢丝绳芯的皮带斗式提升机的输送高度可达80米。

产品特点

1、提升范围广：本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

2、密封性好,环境污染少。

3、驱动功率小，采用流入式喂料、诱导式卸料；采用大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。?

4、使用寿命长：提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

5、提升高度高：提升机运行平稳,因此可达到较高的提升高度。

6、运行可靠性高：先进的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时

TD型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m，严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列皮带斗式提升机产品概述：

TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列皮带斗式提升机基本结构：

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

TD系列皮带斗式提升机主要特点：

1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

斗式提升机的型号选用：

作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素：1.物料的形态：物料是粉状还是颗粒状还是小块状。2.物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4.单位时间内的输送量。

一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。

TD型斗式机是基于D型斗式机基础上研制而成的新型斗式机产品。与D型斗式机相比，具有规格多，输送量大，高度高，运行平稳可靠，寿命长等显著优点，应优先选用。其主要技术性能及参数符合JB3926-1999<<垂直斗式机>>标准。

 TD系列斗式机适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、细碎矿石等。TD系列斗式机高度40m，其结构简单，运行平稳，掏取式装料，离心重力式卸料，物料温度不过60℃（如采用耐热橡胶带，温度不过200C°；本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本机代号为TD,即带式斗式机；产品规格以斗宽表示。

TD型斗式机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。另一种钢丝绳芯胶带斗式机，由于它的牵引构件为钢丝绳芯胶带所以比TD型的橡胶带具有的耐磨拉效果。

TD型斗式机结构形式：传动装置TD型斗机的传动装置有两种形式，分别配有YZ型减速器和ZQ型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

NE板链斗式提升机是引进国外先进技术研制、开发的产品。适用于垂直输送粉状、粒状、和块状物料，也可以提升磨琢性较大的物料，如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。物料温度一般不超过250度，提升高度最高可达40m。

NE板链斗式提升机为板链式、重力诱导卸料的提升机设备。该机采用流入式喂料，物料流入料斗内靠板链提升到上端，在物料重力作用下自行卸料。链条是幼稚合金钢高强度板式链条，耐磨可靠，驱动部分采用硬齿面减速机。

    斗式提升机，是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

NE板链斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。

<1>运行部件 由料斗和专用链条组成。NE30以下采用单排链，NE50-NE800采用双排链。

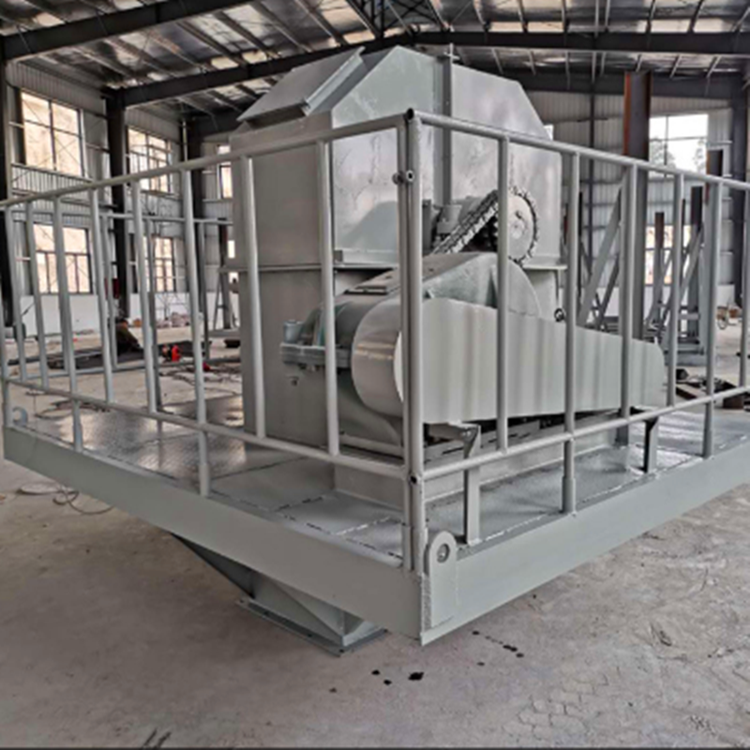

<2>驱动装置 采用多种驱动组合驱动。驱动平台上装有检修架和栏杆，驱动装置分为左装和右装两种。

<3>上部装置 安装有轨道（双排链）、逆止器、卸料口袋装有防回料橡胶板。

<4>中间节部分中间节装有轨道，以防止链条在运行过程中摆动。

<5>下部装置 安装有自动张紧装置

NE提升机产品特点

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

NE斗式提升机使用维护注意事项

1、斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。

2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、及时适量补充润滑油。

5、链条和料斗严重磨损或损坏时应及时更换。

TH型环链斗式提升机主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

TH型环链斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量可达365m3/h,提升高度 可达50米。

TH型环链斗式提升机产品概述:

TH系列环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链斗式提升机 ，采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料 ，物料温度在250℃以下。如：煤、水泥、碎石、砂子、化肥、粮食等。

TH型环链斗式提升机主要特点:

1、维护方便，寿命长，结构刚性强；

2、输送物料的温度可达250℃，提升高度运行平稳可靠，噪音小且维护方便；

3、中间节具有单通道和双通道两种形式，改进机型的提升输送量比普通机型提高30%以上；

4、提升机环链采用合金钢锻造，并经渗碳淬火处理，具有抗拉强度和耐磨性能。

斗式提升机产品介绍

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料

TH斗式提升机特点

1、提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能；

     2、斗式提升机机壳钢板加厚、刚性好；输送物料的温度最高可达250℃；

     3、中节机壳具有单通道和双通道两种形式；

     4、提升高度运行平稳可靠，噪音小，维护方便；

     5、改进机型的提升输送量比普通机型提高30%以上。

     6、使用寿命长，轮缘更换工作简便；

     7、下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

TH型斗式提升机技术参数表

提升机型号规格 TH160

  TH200

TH250

料斗形式 ZH SH ZH SH ZH SH

输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19

料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6

料斗间距(毫米) 500

链条 圆钢直径*节距(毫米)                            14*50

单条破断载荷(千牛顿)                               ≥190

传动链轮转速(转/分) 69.71

     63.22

44.11

输送物料大块度(毫米) 20

       25

30

TH斗式提升机安装于维护

1、 斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。

高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。

高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。

2、 机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，即是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

3、 链条及料斗安装好以后，进行适当张紧；给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

4、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴

5、温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行到负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成“闷车”。

使用维护注意事项

1、 斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。

2、 不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

3、 均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、 及时适量补充润滑油。

5、 链条和料斗严重磨损或损坏时应及时更换。

沧州东州环保设备有限公司加工定制各种款式斗士提升机

一、简介：

斗式提升机是在带或链等牵引件上连续运送物料的运输设备，常用于垂直方向或接近垂直的方向，不断提升散状物料输送的输送机械。

二、斗式提升机由四部分组成：

1、料斗：固定于胶带（或牵引链）上，有三种：深斗（适合于松散物料），浅斗（黏性较大的物料），三角斗（比重大且成块状的物料）。

2、外壳：内装传动装置和制动器。

3、机身：薄钢板焊成方形壳。

4、下部：装张紧装置。

三、斗式提升机的特点：

1、驱动功率小，输送量大，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。

2、提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。密封性好，环境污染少。

3、使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

4、运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高。提升机运行平稳，因此可达到较高的提升高度。
